数据源数据

1 概述

当图表数据直接来源于数据源时，数据来源选择[模板数据】，选择对应的数据源，再绑定图表数据即可。
绑定数据时，可以选择数据源字段作为[系列名]来定义图表。

2 示例

2.1 准备数据

1）数据视图：明细_图表
SQL如下：

select
    round(ZS_MX.SSRQ/10000,0) AS 年,mid(ZS_MX.SSRQ,5,2) AS 月,
    SE/10000 as 税额,ZS_MX.SWBMBM as 税务部门编码,BM_SWBM.SWBM as 税务部门,
    round(ZS_MX.SZBM/10000,0)*10000 as 税种编码,BM_SZ.SZ as 税种
from
    ZS_MX,BM_SWBM,BM_SZ
where
    BM_SWBM.SWBMBM=ZS_MX.SWBMBM and BM_SZ.SZBM=round(ZS_MX.SZBM/10000,0)*10000
    and round(ZS_MX.SSRQ/10000,0) ={年份|2009}
    and BM_SWBM.SWBM='{税务部门}'
    and BM_SZ.SZ in ('{税种}')
   order by mid(ZS_MX.SSRQ,5,2)

数据执行结果如下：

2）模板数据
将准备好的视图依次添加到模板数据中，如下图：

2.2 报表设计

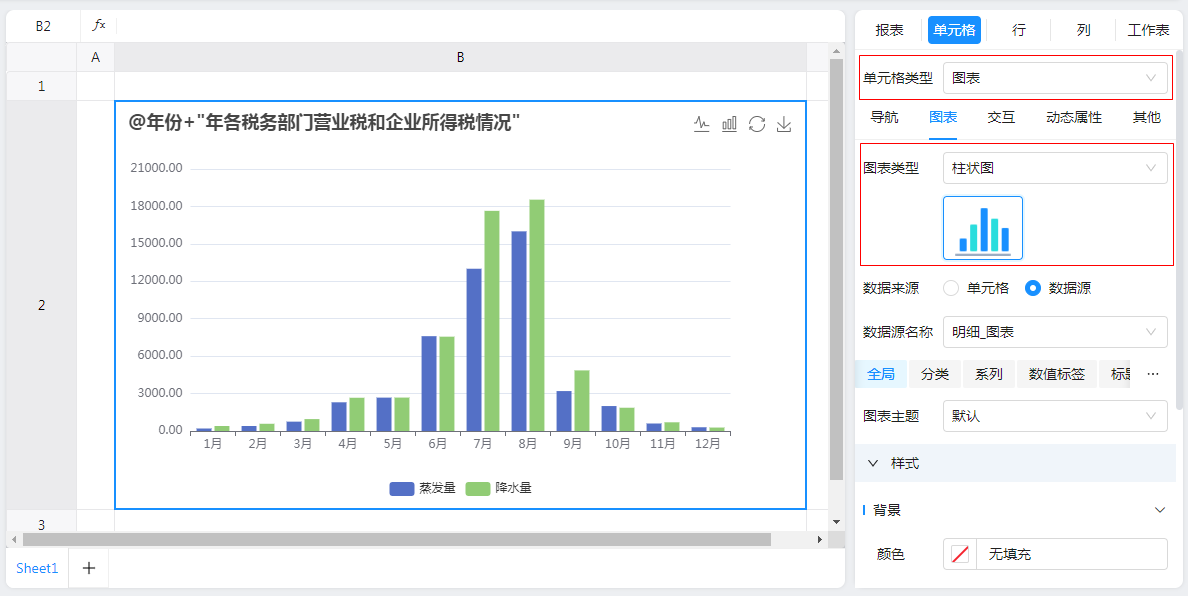

将B2单元格类型设置为“图表”，图表类型选择”柱状图”，如下图：

2.3 绑定数据

“数据来源”选择[数据源】后，在各个设置项选择对应的字段即可。

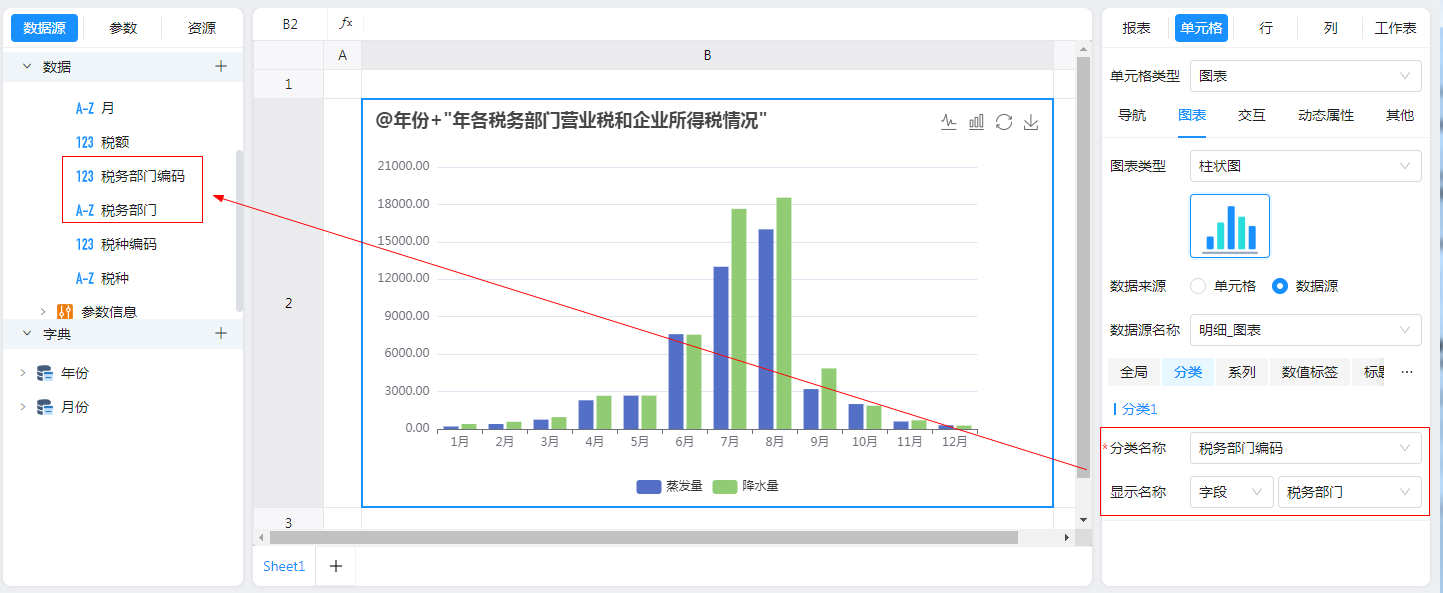

本例中分类名称为“税务部门编码”，显示名称为“税务部门”，如下图：

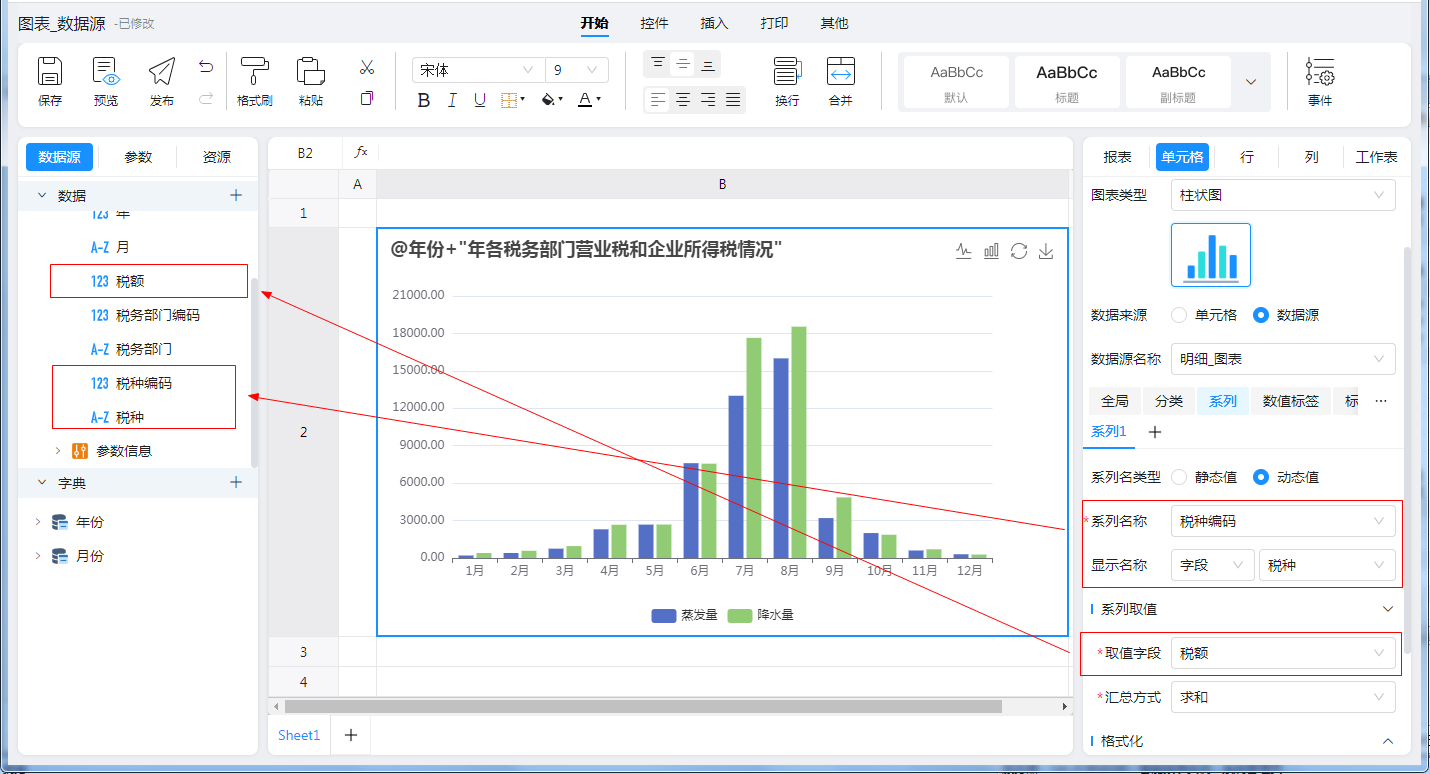

系列名称为“税种编码”，显示名称为“税种”，取值字段为“税额”，如下图：

2.4 设置样式

1）“提示框”开关开启，并设置数值格式，如下图：

2）设置图表标题为“=@年份+”年各税务部门营业税和企业所得税情况””，如下图：

3）图例显示设置，如下图：

2.5 效果预览

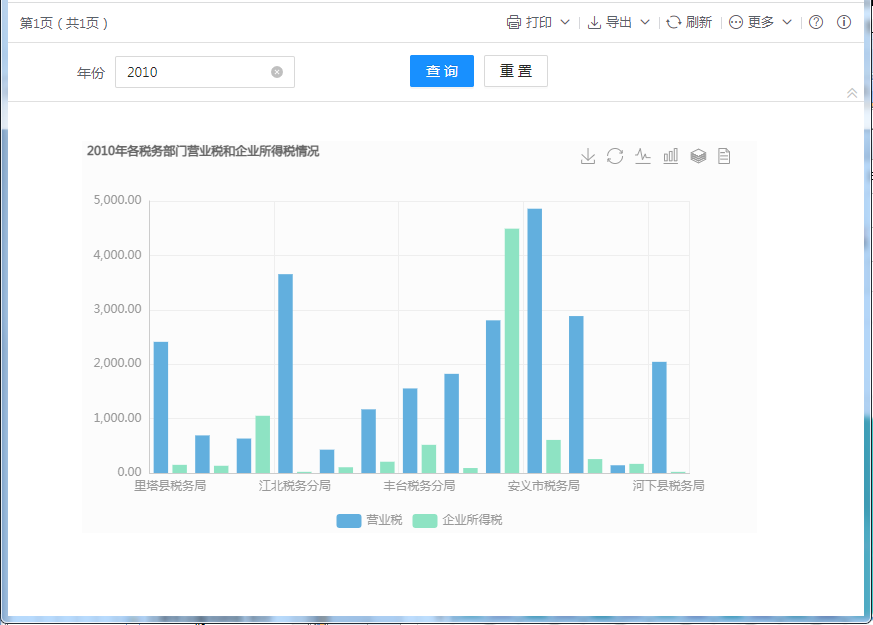

保存报表，点击[预览]查看最终效果，如下图：
